Batch Civil Suite

v2.0.0 ფასიანი

Civil 3D-ის ავტომატიზაციის ინსტრუმენტების სრული კრებული. აჩქარებს ინფრასტრუქტურულ პროექტირებას ღერძების, გრძივი პროფილებისა და ანოტაციების ჯგუფური (Batch) დამუშავებით.

თავსებადია

Civil 3D

$99.00/წელი

ინსტალერის გადმოწერა ლიცენზიის ყიდვა

Civil 3D-ის ნახაზი, სადაც ათეულობით პროფილის ხედი ერთი ჯგუფური გაშვებით არის შექმნილი

SHA-256 საკონტროლო ჯამი გამოქვეყნებულია

Civil 3D თითოეულ ამ სამუშაოს შესანიშნავად ასრულებს — ერთხელ. პრობლემა არასდროს ყოფილა ხელსაწყო; პრობლემა რაოდენობაა. ორმოცი ღერძი, ორმოცი პროფილის ხედი, ორმოცი ლეიბლის ნაკრები — თითოეული ცალკე დიალოგი და რამდენიმე კლიკი, და არცერთი მათგანი არ საჭიროებს გადაწყვეტილებას. სწორედ ეს სამუშაო იხსნება ამ პაკეტით.

ღერძები — ორმოცი ერთდროულად

Batch Alignments ერთი ოპერაციით გარდაქმნის მრავალ ხაზს, პოლიხაზსა და Feature Line-ს Civil 3D-ის ღერძებად, ავტომატური დასახელებითა და საერთო სტილით. შემდეგ Add Alignment Labels ერთ ლეიბლის ნაკრებს ავრცელებს ყველა არჩეულ ღერძზე, ისე რომ მთელი ნაკრები თქვენი სტანდარტით ანოტირდება ორმოცჯერ დიალოგის გახსნის გარეშე.

პროფილის ხედები — განთავსებული ან ბადეზე

Create Profile Views ერთდროულად ქმნის ხედებს მრავალი ღერძისთვის — ინტერაქტიულად განთავსებულს ან ავტომატურად ბადეზე დალაგებულს. Add Surface Profiles შემდეგ სერიულად ამატებს ღერძულ და გადახრილ პროფილებს არსებულ ხედებში, საჭიროების შემთხვევაში თითოეული გადახრისთვის ცალკე სტილით.

ჭრილების ნიშნულები და Sample Line-ები

Adjust Section View Datum ერთი გაშვებით ასწორებს სიმაღლის საბაზისო ნიშნულს ჭრილების მთელ ნაკრებში. Move Sample Lines გადააადგილებს არჩეულ Sample Line-ებს ღერძის გასწვრივ ზუსტი ან ეკრანზე გაზომილი მანძილით — ის კორექტირება, რომელიც ჩვეულებრივ თითოეული პიკეტის ხელით რედაქტირებას ნიშნავს.

უკან ჩვეულებრივ პოლიხაზებად, როცა საჭიროა

Extract Polylines ღერძებს, პროფილებსა და ჭრილებს უკან გარდაქმნის ჩვეულებრივ AutoCAD-ის პოლიხაზებად — გადახრებით, ფენებით, ფერებითა და ხაზის ტიპებით, რომლებსაც თქვენ განსაზღვრავთ. სწორედ ამას უშვებთ კონსულტანტისთვის, რომელსაც Civil 3D არ აქვს, ან ნახაზისთვის, რომელმაც თქვენი სამუშაო პროცესი უნდა დატოვოს.

IFC მოდელები — ჩაჭრილი თქვენს ხედებში

IFC Manager ინახავს მოდელებს, რომლებთანაც მუშაობთ; IFC Projection ჭრის მათ თქვენს ჭრილებსა და პროფილის ხედებში და აახლებს, როცა მოდელი იცვლება. გეომეტრიის ძრავა თავად პროდუქტშია ჩაშენებული — არც Python-ის ინსტალაცია, არც კონფიგურაცია, არც რაიმე გარე დამოკიდებულება.

ყოველთვის ჩვეულებრივი Civil 3D-ის ობიექტები

ყოველი ოპერაცია სრულდება დოკუმენტის ბლოკირებისა და დადასტურებული ტრანზაქციის შიგნით, და ყველაფერი, რასაც ის ქმნის, არის ნამდვილი Civil 3D-ის ობიექტი, შექმნილი თავად Civil 3D-ის API-ით. არსად არ არსებობს საკუთრებაში მყოფი ფორმატი. ამ პაკეტით შექმნილი ნახაზი ნორმალურად იხსნება იმ კომპიუტერზეც, რომელსაც ჩვენ შესახებ არაფერი სმენია — მათ შორის ლიცენზიის დასრულების შემდეგ.

BatchCivil Suite: Automate Alignments, Profiles & Section Views in Civil 3D

IFC into Civil 3D Section & Profile Views

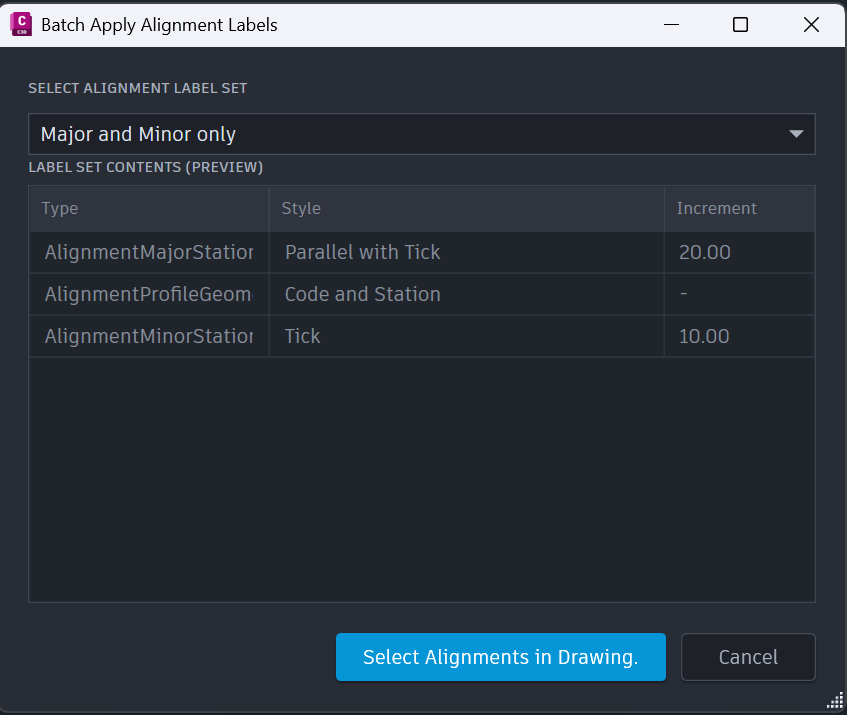

ლეიბლების ნაკრები ერთდროულად რამდენიმე ღერძზე ედება Civil 3D-ში

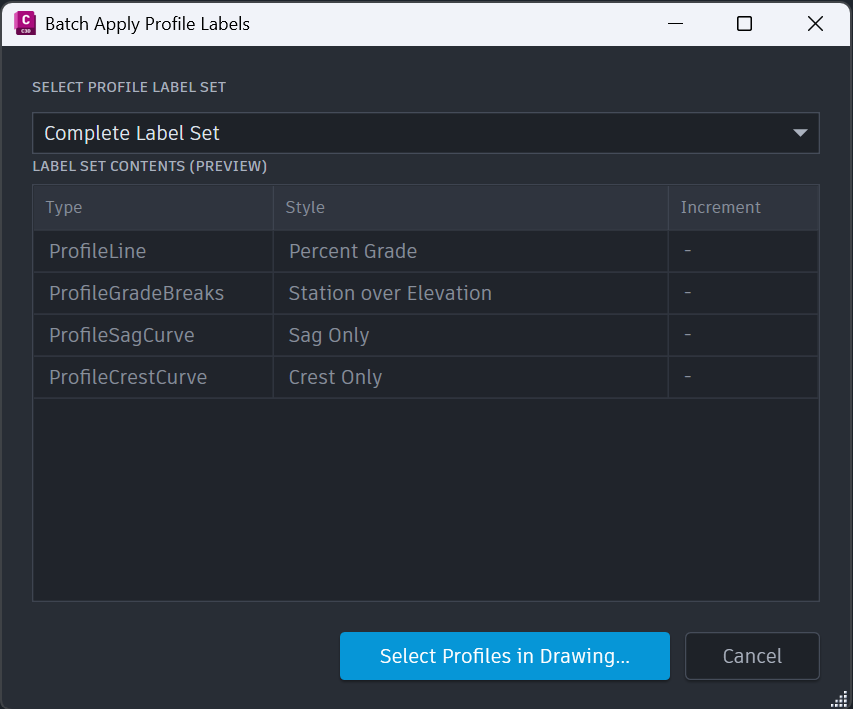

ლეიბლების ნაკრები რამდენიმე პროფილზე გავრცელებული Civil 3D-ის ნახაზში

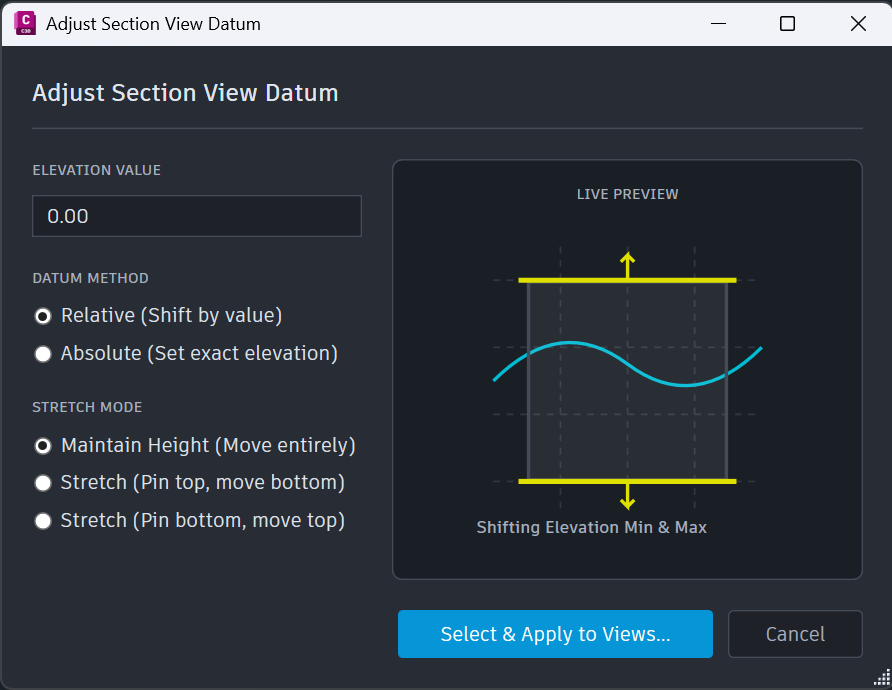

სიმაღლის საბაზისო ნიშნულის კორექტირება Civil 3D-ის ჭრილების ნაკრებში

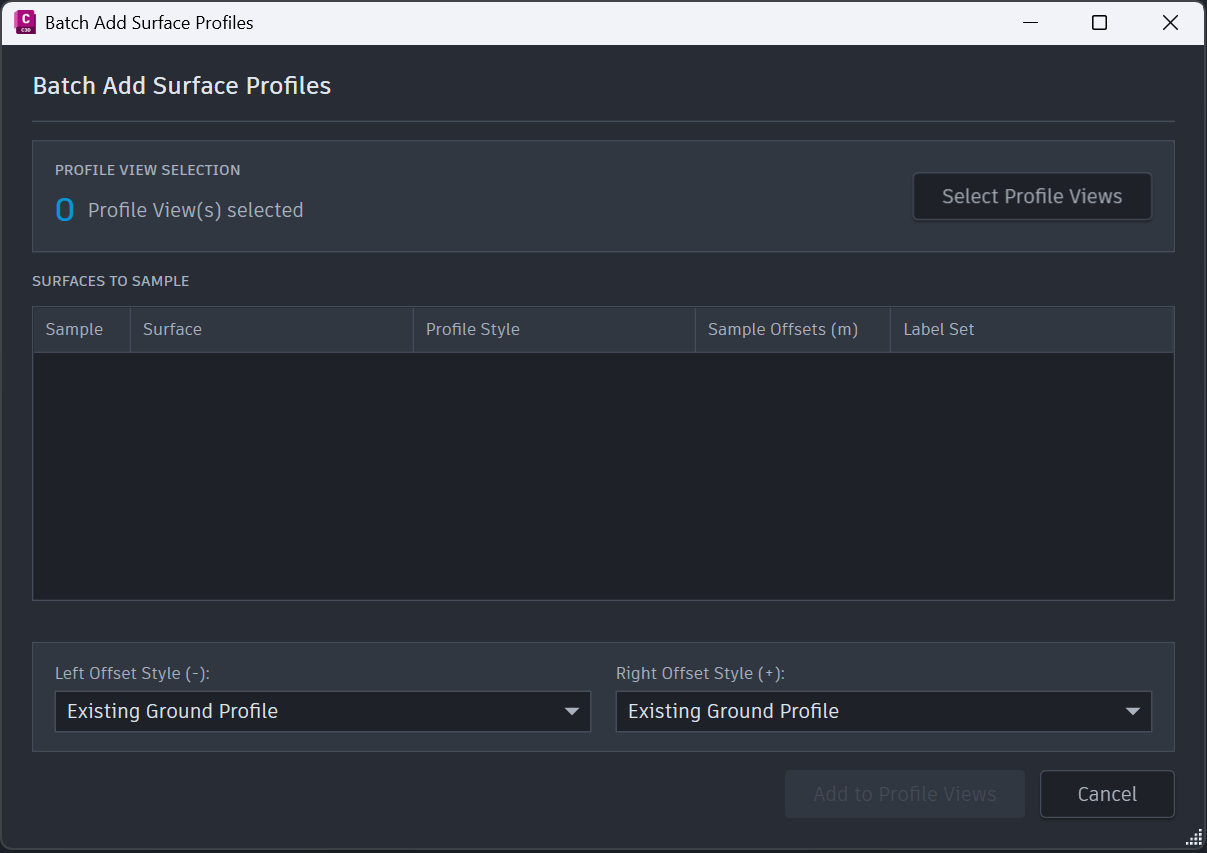

ზედაპირის პროფილების სერიული დამატება არსებულ Civil 3D-ის პროფილის ხედებში

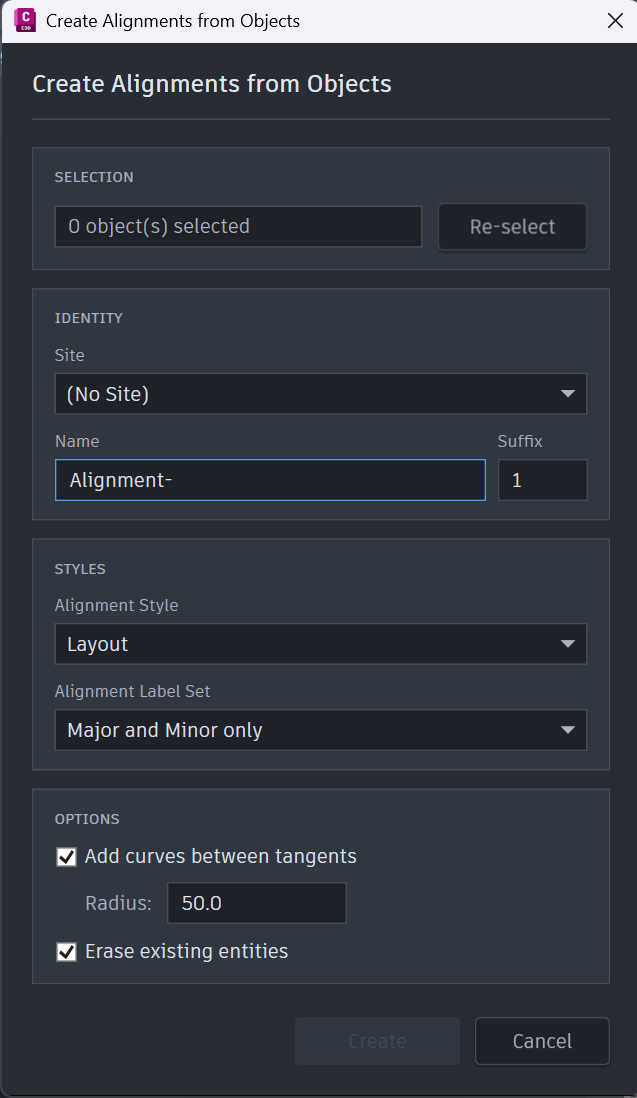

მრავალი პოლიხაზი ერთი ჯგუფური გაშვებით Civil 3D-ის ღერძებად გარდაქმნილი

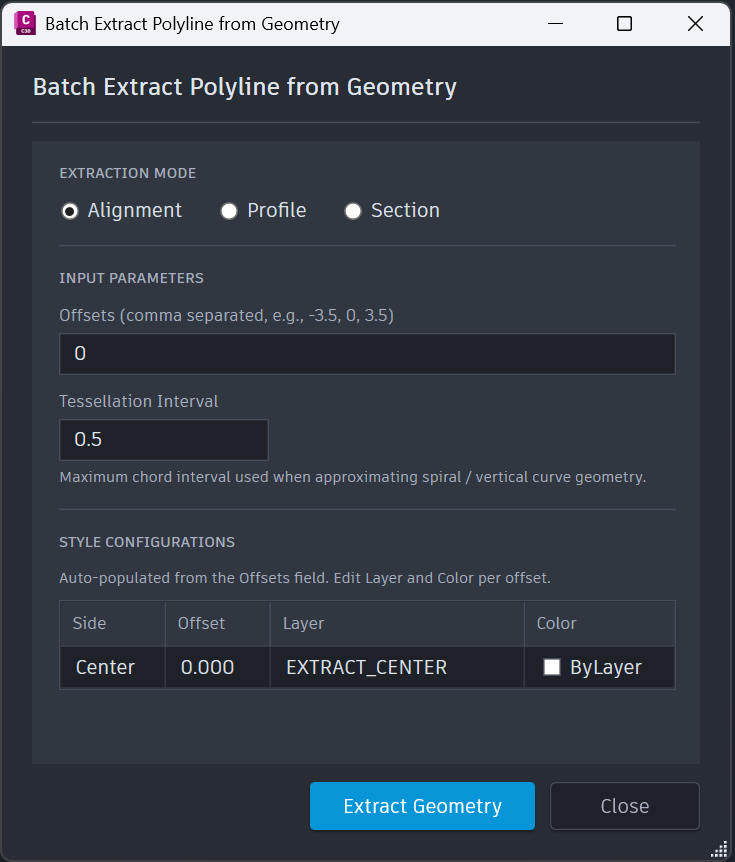

Civil 3D-ის ღერძები და პროფილები ჩვეულებრივ AutoCAD-ის პოლიხაზებად გარდაქმნილი

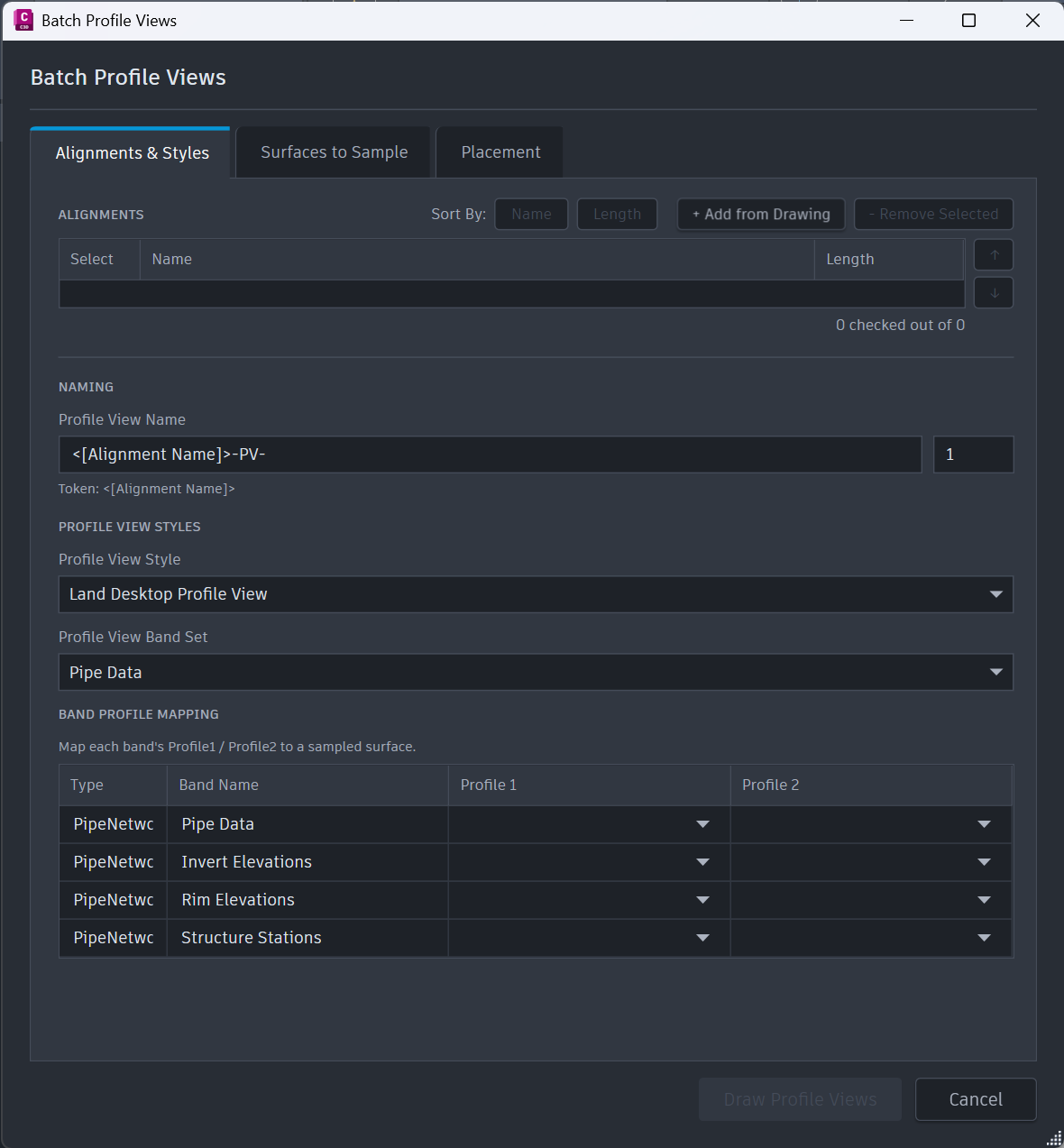

მრავალი ღერძისთვის შექმნილი პროფილის ხედები ავტომატურ ბადეზე დალაგებული

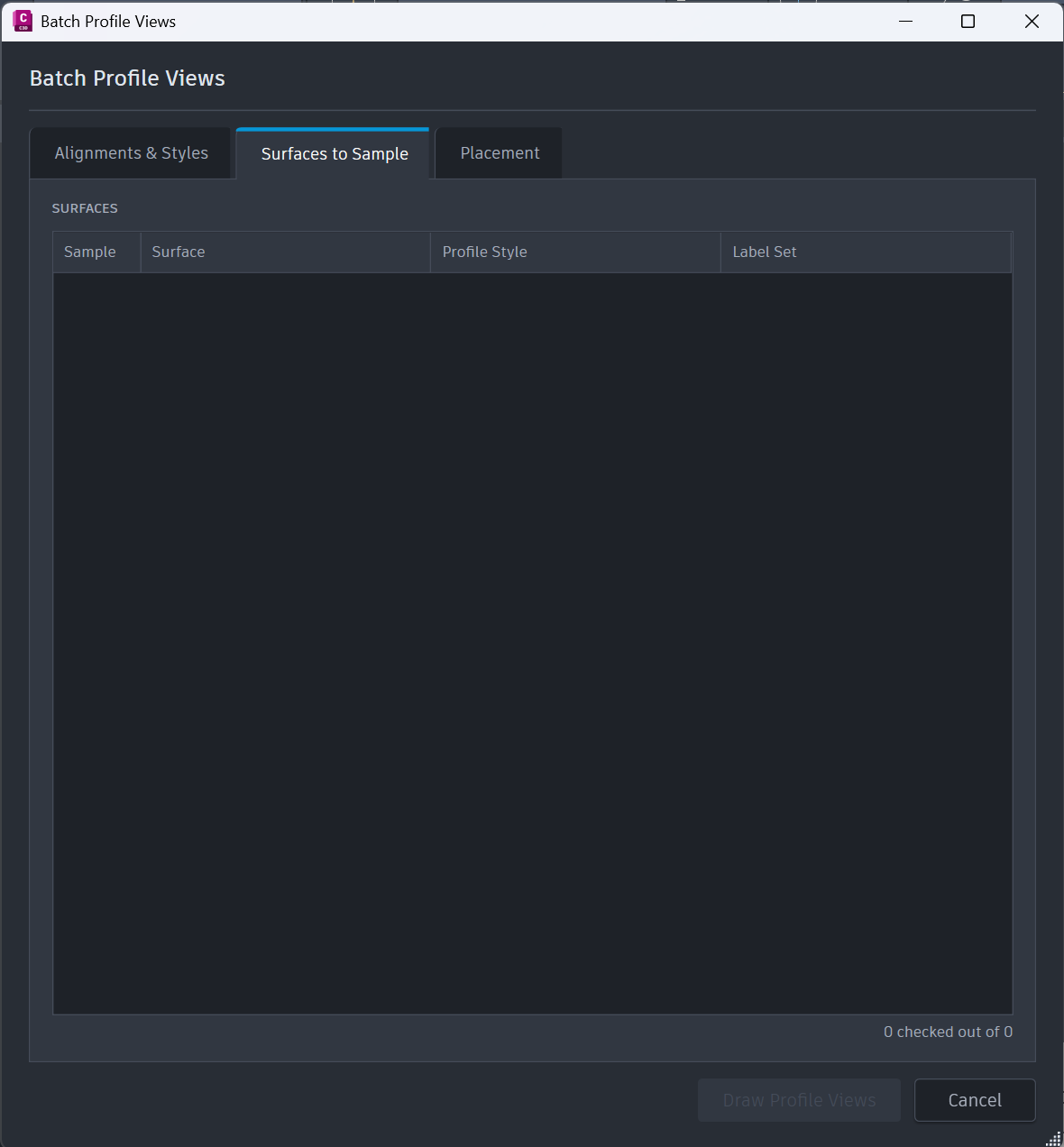

პროფილის ხედის შექმნის დიალოგი ზედაპირის შერჩევისა და Band Set-ის პარამეტრებით

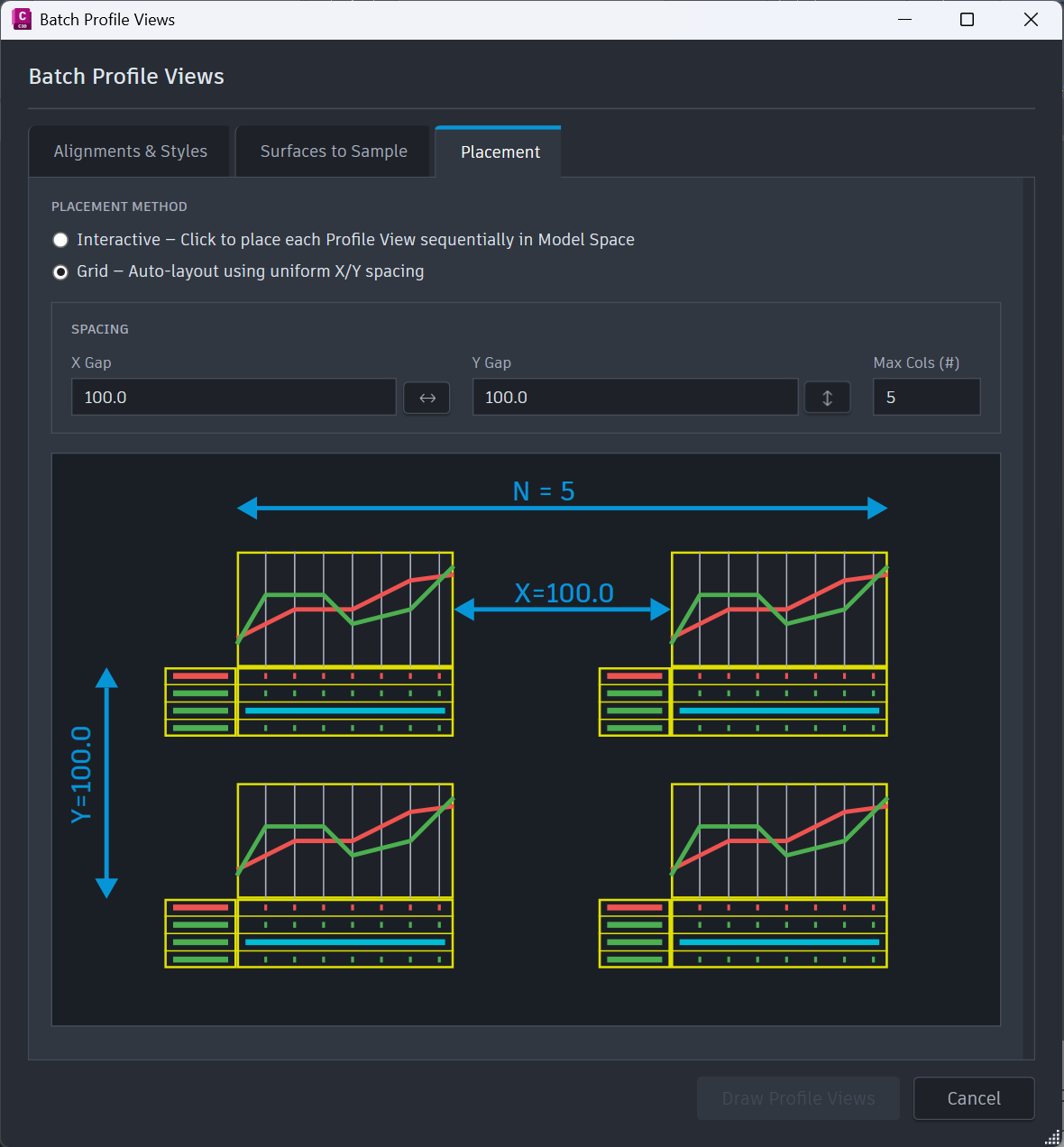

დასრულებული Civil 3D-ის პროფილის ხედების ნაკრები ზედაპირის პროფილებითა და ლეიბლებით

სისტემური მოთხოვნები

Autodesk Civil 3D 2021–2027
Windows 64-bit
.NET უზრუნველყოფილია თავად Civil 3D-ის მიერ
დამოკიდებულებები არცერთი: არც Python, არც გარე ბიბლიოთეკები
ინტერნეტი აქტივაციისა და პერიოდული შემოწმებისთვის
ლიცენზია ერთი კომპიუტერი, მასზე არსებული ყველა მხარდაჭერილი Civil 3D
საცდელი 14 დღე, სრული პროდუქტი, ბარათის გარეშე

CivilBatch Suite არის თერთმეტი სერიული ხელსაწყოს ნაკრები Autodesk Civil 3D-სთვის, დაინსტალირებული ერთი ribbon-ჩანართის სახით — GR Civil Tools. თითოეული მათგანი აკეთებს იმას, რასაც Civil 3D უკვე კარგად აკეთებს — ოღონდ ყველა არჩეულ ობიექტზე ერთდროულად და არა სათითაოდ.

რა შედის მასში

ღერძები

Batch Alignments — ერთი გაშვებით გარდაქმნის მრავალ ხაზს, პოლიხაზსა და Feature Line-ს Civil 3D-ის ღერძებად, ავტომატური დასახელებით, საერთო სტილითა და Site-ით.
Add Alignment Labels — ერთ ლეიბლის ნაკრებს ავრცელებს ყველა არჩეულ ღერძზე.

პროფილები

Create Profile Views — ერთდროულად ქმნის პროფილის ხედებს მრავალი ღერძისთვის, ინტერაქტიულად განთავსებულს ან ავტომატურ ბადეზე დალაგებულს, არჩეული ზედაპირების მონაცემებით.
Add Surface Profiles — სერიულად ამატებს ზედაპირის პროფილებს არსებულ ხედებში, ერთი ოპერაციით რამდენიმე გადახრაზე, თითოეული საკუთარი სტილით.
Add Profile Labels — ერთ ლეიბლის ნაკრებს ავრცელებს ყველა არჩეულ პროფილზე.

განივი ჭრილები

Adjust Section View Datum — ერთდროულად ასწორებს სიმაღლის საბაზისო ნიშნულს ჭრილების მთელ ნაკრებში.
Move Sample Lines — გადააადგილებს არჩეულ Sample Line-ებს მთავარი ღერძის გასწვრივ ზუსტი ან გაზომილი მანძილით.

დამხმარე ხელსაწყოები

Extract Polylines — ღერძებს, პროფილებსა და ჭრილებს გარდაქმნის ჩვეულებრივ AutoCAD-ის პოლიხაზებად, მათ შორის გადახრილ პოლიხაზებად თქვენივე ფენით, ფერითა და ხაზის ტიპით.

IFC

IFC Manager — ინახავს IFC მოდელებს, რომლებთანაც ნახაზი მუშაობს.
IFC Projection — ჭრის ამ მოდელებს ჭრილებსა და პროფილის ხედებში და აახლებს, როცა მოდელი იცვლება.
IFC Slicer — ხსნის ორივე პანელს ერთად. მხოლოდ ბრძანებით, განზრახ.

გეომეტრიის ძრავა თავად პროდუქტშია. არც Python-ია დასაინსტალირებელი, არაფერი კონფიგურირებადი და არც რაიმე გარე კომპონენტი.

რას აკეთებს თქვენს ნახაზთან

ყოველი ოპერაცია სრულდება დოკუმენტის ბლოკირებისა და დადასტურებული ტრანზაქციის შიგნით, და ყველაფერი, რასაც ის ქმნის, არის ნამდვილი Civil 3D-ის ობიექტი, შექმნილი თავად Civil 3D-ის API-ით. არსად არ არსებობს საკუთრებაში მყოფი ფორმატი. ამ პაკეტით შექმნილი ნახაზი ნორმალურად იხსნება და რედაქტირდება იმ კომპიუტერზეც, რომელზეც ეს დანამატი არასდროს ყოფილა — მათ შორის ლიცენზიის დასრულების შემდეგ.

შეზღუდვები, რომლებიც ყიდვამდე ჯობია იცოდეთ

3D Polyline გარდაიქმნება ღერძად, რომლის ბაზისური ხაზი 2D გეომეტრიას ინარჩუნებს.
მრუდების შემცველი Feature Line-ები შესაძლოა იდენტური გეომეტრიით არ გარდაიქმნას — სადაც გეომეტრია ზუსტად უნდა დაემთხვეს, გამოიყენეთ მრუდების გარეშე.
პროფილის ლეიბლების ნაკრები ემატება არსებულს; ის არ შლის იმ ლეიბლებს, რომლებიც პროფილს უკვე აქვს.
დუბლირებულ სახელებს ავტომატურად ემატება ციფრული სუფიქსი, ნაცვლად იმისა, რომ პროცესი შეწყდეს.
IFC-ის დამუშავებას აქვს ათწუთიანი ლიმიტი თითო ფაილზე. ამ ზღვარს გადაცილებული მოდელი სუფთად ჩერდება და შეცდომას გაცნობებთ — ის არ იყინება და ნახაზს თან არ იყოლიებს.

ლიცენზირება

ერთი ლიცენზია აქტიურდება ერთ კომპიუტერზე და მოიცავს მასზე დაინსტალირებულ Civil 3D-ის ყველა მხარდაჭერილ ვერსიას. იმავე კომპიუტერზე ხელახალი ინსტალაცია, განახლება ან Civil 3D-ის ვერსიის აწევა უფასო და შეუზღუდავია. სხვა კომპიუტერზე გადასვლისას ჯერ ძველზე უნდა გაათავისუფლოთ ლიცენზია — License ჩანართიდან. თუ დანამატი ჩვენს სერვერს ვერ დაუკავშირდება, ის ბოლო წარმატებული შემოწმებიდან 14 დღე განაგრძობს მუშაობას, ამიტომ ქსელის შეფერხება ან მკაცრი პროქსი თქვენს სამუშაოს არ აჩერებს.

თუ ეს პროდუქტი Autodesk App Store-ზე გაქვთ შეძენილი, ის გამოცემა ლიცენზირებულია Autodesk-ის მიერ და გასაღები არ სჭირდება.

$99.00/წელი

წლიური ლიცენზია ერთ სამუშაო სადგურზე. მოყვება 14-დღიანი სრულფასოვანი უფასო ტრაიალი.

ინსტალერის გადმოწერა ლიცენზიის ყიდვა

ინსტალერის გადმოწერა · 34.6 MB

SHA-256

7c90d1fac5555c46afba319fa102c35e1db26c0d167223225a2ac57a1e085027

თანხის დაბრუნება მიწოდება წესები

დოკუმენტაცია

ხშირად დასმული კითხვები

მუშაობს თუ არა ჩვეულებრივ AutoCAD-თან, Civil 3D-ის გარეშე?

არა. CivilBatch Suite მუშაობს თავად Civil 3D-ის ობიექტებთან — ღერძებთან, პროფილებთან, Sample Line-ებთან — ამიტომ Civil 3D აუცილებელია. თუ გჭირდებათ ღერძებისა და პროფილების ჩვეულებრივ პოლიხაზებად გარდაქმნა იმ ადამიანისთვის, ვისაც Civil 3D არ აქვს, სწორედ ამას აკეთებს Extract Polylines.

შეცვლის თუ არა ჩემს ნახაზს?

დიახ — სწორედ ამისთვისაა. ის ქმნის და ცვლის Civil 3D-ის ობიექტებს გახსნილ ნახაზში, დოკუმენტის ბლოკირებისა და დადასტურებული ტრანზაქციის შიგნით. როგორც ნებისმიერი ნახაზის რედაქტირების ხელსაწყოს შემთხვევაში, პირველად გაუშვით ასლზე, რომ შედეგი თქვენს სტანდარტებთან შეადაროთ სამუშაო ნახაზზე გამოყენებამდე.

მჭირდება თუ არა Python-ის დაინსტალირება IFC ხელსაწყოებისთვის?

არა. IFC ძრავა თავად პროდუქტშია ჩაშენებული. არაფერია დასაინსტალირებელი, არაფერი კონფიგურირებადი და არც ცალკე ჩამოსატვირთი — IFC ხელსაწყოები მუშაობს დანამატის დაინსტალირებისთანავე.

რა მოუვა ჩემს ნახაზებს, თუ გადახდას შევწყვეტ?

არაფერი. თერთმეტი ხელსაწყო წყვეტს მუშაობას, მაგრამ ყველაფერი, რაც შექმენით, ჩვეულებრივი Civil 3D-ის გეომეტრიაა და არასდროს იცვლება, იბლოკება ან ზიანდება. ის ნორმალურად იხსნება, რედაქტირდება და ზიარდება დანამატის არსებობის მიუხედავად. განახლება იმავე გასაღებით მყისიერად აღადგენს ხელსაწყოებს.

შემიძლია თუ არა ლიცენზიის სხვა კომპიუტერზე გადატანა?

დიახ. გაათავისუფლეთ ძველ კომპიუტერზე License ჩანართიდან, შემდეგ გაააქტიურეთ ახალზე იმავე გასაღებით. თუ ძველი მანქანა მწყობრიდან გამოვიდა ან აღარ არსებობს, მოგვწერეთ და ჩვენ გაგითავისუფლებთ. იმავე კომპიუტერზე ხელახალი ინსტალაცია ან Civil 3D-ის ვერსიის აწევა გასაღებს აღარ საჭიროებს და გადატანას არ ხარჯავს.

სჭირდება თუ არა მუდმივი ინტერნეტი?

არა. აქტივაციას ერთხელ სჭირდება კავშირი. შემდეგ დანამატი ლიცენზიას მხოლოდ პერიოდულად ამოწმებს და ბოლო წარმატებული შემოწმებიდან 14 დღე აგრძელებს მუშაობას — შეფერხება, ოფლაინ ობიექტი ან კორპორატიული პროქსი თქვენს სამუშაოს არ აჩერებს. სერვერთან დაუკავშირებლობა და არასწორი ლიცენზია სხვადასხვა შემთხვევაა, და მხოლოდ მეორეს აქვს რაიმე შედეგი.

შევიძინე Autodesk App Store-ზე — გასაღები მჭირდება?

არა. ის გამოცემა ლიცენზირებულია Autodesk-ის მიერ და შესაყვანი გასაღები არ აქვს. ლიცენზიის გასაღებს მხოლოდ ამ საიტიდან ჩამოტვირთული გამოცემა იყენებს.
